水泥基渗透结晶型防水材料主要以硅酸盐水泥、精细石英砂为主要组分，掺入活性化学物质制成的一种用于水泥混凝土的刚性防水材料。因其良好的防水性能、防水涂层能长期耐受水压、防水作用永久并具有独特的自我修复能力，广泛应用于各类新旧混凝土防水工程中。

　　作为一款刚性防水材料，水泥基渗透结晶型防水材料在施工时需要注意以下几点：

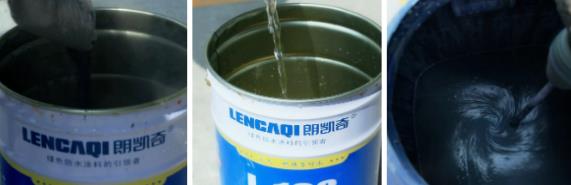

　　1、调配好灰浆是保证防水施工质量的关键，将水泥基渗透结晶型防水材料与干净的水调和(水内要求无盐和无有害的成分)。并要掌握好料、水比例(水灰比为0.3~0.4:1，用量在1.4-1.7kg/㎡，厚度为1.0mm(±0.05mm)为标准。

　　拌好的灰浆要求在30min内用完，一次拌料不超过5kg，用多少拌多少，避免浪费。注意，已经发硬的灰浆不能再用。

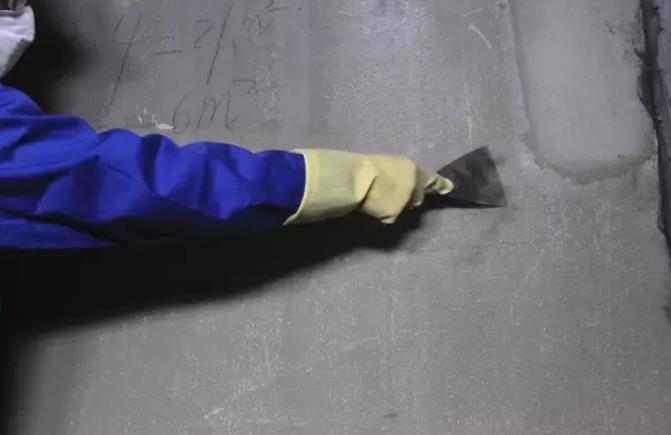

　　2、混凝土基面应当粗糙、干净以提供充分开放的毛细管以利于渗透。所以对于使用钢模或面层有反碱、尘土、各种涂料、薄膜、油污或其他外来物都必须进行处理。

　　结构表面如有缺陷、裂缝、蜂窝、麻面等均应修凿、清理，并用水泥基渗透结晶型防水修补工艺进行修补，不允许混凝土基面有明显的裂缝和空洞。

　　3、水泥基渗透结晶型防水材料在混凝土中结晶形成过程的前提条件是需要湿润，所以无论新旧混凝土，都应用水浸透，但不能有明水。

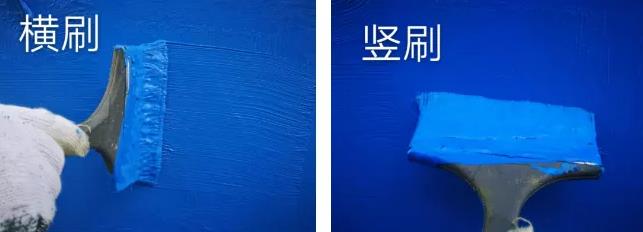

　　4、新浇筑的混凝土表面在可上人后即可进行防水施工，喷涂要用专用喷枪，喷时喷嘴距涂层近些，保证喷涂均匀。涂刷要用棕刷或半硬的尼龙刷，涂刷时要稍加用力来回纵横地刷，均匀涂刷，保证各处都要涂到。

　　5、养护须用净水在水泥基渗透结晶型防水材料涂层初凝(3~4h以后)进行雾状喷水，每天喷养3次(楼面及干热气候应多喷几次，防止涂层过早干燥),连续养护2~3天即可。

　　施工后48h内需防雨淋、暴晒、霜冻等;地下空气流通差、地面过于潮湿的环境(如封闭的游泳池、水箱、电梯井)需用鼓风机帮助养护;炎热天气露天施工时用湿草袋或湿麻袋覆盖。

　　6、涂层养护48h后、71h前必须进行回填时，应回填湿润软土;对盛装液体的混凝土结构(如游泳池、蓄水池等)须养护3天之后，再放置7天，才能投入使用;对盛装温度特别高或腐蚀性液体的混凝土结构，需放置18天才能灌盛。
