聚合物水泥防水涂料喷涂施工优势及注意事项
发布时间:2020-07-03    发布者:朗凯奇

  绿色环保

  性质接近水泥,环保无毒,可以放心在家庭使用,不造成环境污染,不危害身体健康。

聚合物水泥防水涂料,防水材料,防水涂料厂家,朗凯奇防水,防水施工

  粘结力强

  水泥基产品,粘结力强。需注意的是铺贴瓷砖时不要用纯水泥膏,用水泥砂浆可以避免热胀冷缩造成的水泥膏撕破防水层和瓷砖空鼓,建议使用瓷砖胶铺贴瓷砖是最好的。

  施工方便快捷

  均匀搅拌液料和干粉即可施工,涂刷厚度要均匀,单层厚度控制在0.8mm~1mm之间,双层厚度不超过2mm,完全干固后即可进行铺贴瓷砖等装修工序。

聚合物水泥防水涂料,防水材料,防水涂料厂家,朗凯奇防水,防水施工

  刚柔并济

  具有刚柔并济的特性,既有聚合物涂膜的延伸性、防水性,又有水硬性胶凝材料强度高、耐水性好、易与潮湿基层粘结的优点,能抵御建筑结构轻微的震动以及一定程度的位移。

  可在潮湿基面施工

  与以往油性防水涂料严格要求施工基面干躁相比,聚合物水泥基防水涂料可在潮湿的基面上施工,施工更为方便。

聚合物水泥防水涂料,防水材料,防水涂料厂家,朗凯奇防水,防水施工

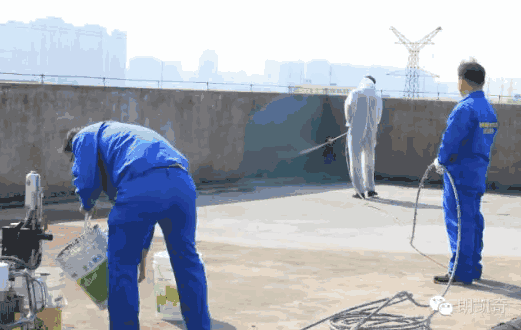

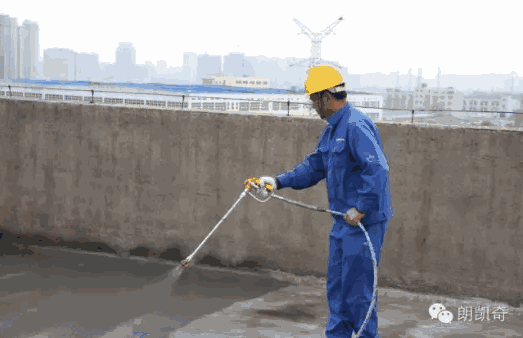

  一般情况下,小面积的防水施工采用人工涂刷,如过出现大体量或集中的家装施工,也可以采用喷涂施工,聚合物水泥防水涂料喷涂施工具有以下几个优势:

  (一)表观效果:聚合物水泥防水涂料(JS)采用手工涂刷施工,施工面会有明显的不均匀现象,例如滚痕、流挂现象;从施工现场切片来看,手工涂刷每个施工层面之间会有气孔现象,严重时,表面灰尘甚至会造成涂层分离现象,出现气鼓、起泡。高压无气喷涂就彻底解决了这一现象;喷涂施工材料表面看起来光滑顺平、没有刷痕,表面密度明显提高;从施工现场切片来看,每次喷涂之间无气孔、分层现象;明显的消除了涂层之间的起鼓、起泡、分层现象。

聚合物水泥防水涂料,防水材料,防水涂料厂家,朗凯奇防水,防水施工

  (二)耐水性明显提高:采用手工涂刷施工,22±2℃,露天,手工涂刷8小时之后,用自来水冲洗表面,会留下明显的水流痕迹;喷涂施工在相同的条件下,8小时之后,用自来水冲洗表面,表面看不到水流过的痕迹。手工涂刷施工,实验室测试吸水率达到6%,而喷涂施工从现场的切片可以做到3%(相同材料、相同配比)。

  (三)强度及延伸率测试:聚合物水泥防水涂料(JS)从现场施工切片作测试,拉伸强度及断裂延伸率指标一般都不能达到实验室检测的指标,往往也就是实验室检测指标的60∽70%;采用机器喷涂施工,从现场切片实验室测试数据看,和实验室检测数据基本一致,甚至还有所提高(纯涂膜检测,未加强)。

聚合物水泥防水涂料,防水材料,防水涂料厂家,朗凯奇防水,防水施工

  (四)施工速度:施工速度明显加快,按4人一班组,每8小时可以喷涂3000平方米单层,材料量一般1公斤/平方米。

  喷涂施工时应注意:

  1、细部喷涂:机器喷涂施工,对于小于90度的锐角基面,小范围内会出现因材料一次喷涂量较大,固化时造成材料收缩,严重时会出现裂缝,施工时一定要严格控制;对于小于90度的锐角基面,喷涂时需要快速走枪,少量多次喷涂;一定要在上一道喷涂充分干燥后再进行下一道喷涂。另外,喷涂施工为机械施工,施工速度快,对于施工人员的要求提高了,责任心要求更严格了。

  2、材料过滤:一般聚合物防水涂料生产的主料为水泥,水泥中有细小的矿物颗粒,聚合物防水涂料在喷涂施工过程中,要求搅拌好的材料静置十分钟后使用,
同时在吸料口加装30-40目的筛网,可有效防止细小矿物颗粒进入喷涂设备管道而导致损坏喷嘴。

  3、机器防护:由于无气喷涂机原设计是为喷涂内外墙涂料使用的,在喷涂聚合物水泥防水涂料时会因为涂料颗粒粗而导致对部分易损件的损耗加速,应在施工过程中在吸料口上加装30-40目的网筛,可缓解喷头损耗,延长设备使用寿命。


勇于承诺 敢于担当
欢迎拨打    400-887-8028
总部(Add):安徽省合肥市蜀山区肥西路66号汇金大厦6F 厂址(Add):安徽省合肥市同大工业园马河路18号
ALL RIGHTS BY 2014© 安徽朗凯奇建材有限公司 版权所有 | 皖ICP备08100685号-2
