L-911 双组份聚氨酯防水涂料 /非焦油环保型
发布时间:2018-07-13    发布者:朗凯奇


L-911
双组份聚氨酯防水涂料  /非焦油环保型



执行标准:GB/T 19250-2013
产品型号:Ⅰ型

产品说明:
本产品是双组份反应固化型合成高分子防水涂料。甲组份由聚醚和二苯基甲烷、二异氧酸酯(MDI)反应生成的聚氨酯预聚体。乙组份由增塑剂、固化剂、增稠剂、促凝剂等组成的配合液体。使用时将甲、乙两组份按1:2混合搅拌均匀后涂于需防水的基面上,经数小时后反应固结为富有强性的防水涂膜。

适用范围:
1. 屋面:砼屋面、天沟、雨篷及各种不规则状屋面。
2. 地面:卫生间、厨房、游泳池、停车场等。(需粘贴瓷砖的工程,应在涂层上撒布一层均匀砂粒)。
3. 地下:地下室、隧道、地铁、管道外防水、砼内外墙及地板。也可用作防腐粘接等。

产品特性:
1. 防水涂膜延伸率大、强度高、弹性好。
2. 涂膜密实、无气泡、无针孔。
3. 无焦油成分、不含苯类成分,对环境无污染。
4. 冷施工,施工方便。
5. 耐腐蚀、耐酸、碱、盐等化学成分。
6. 与基面粘结力强,不透水性强。

施工步骤:
(一) 基面清理:
基层必须干燥,并有一定的强度,必须清除油污和浮灰。旧屋面应把原防水层清除干净。
(二) 基面修补:基层的分格缝及裂缝处应按规范中规定的方法使用密封材料灌缝。
(三) 配料搅拌:按甲组份:乙组份:稀释剂(90号汽油)=1:2:(0.2~0.3)配料,用电动搅拌器均匀搅拌5分钟以上。材料应随配随用,一般控制在40分钟内用完。
(四) 底层:用刮板或刷子用力刮涂均匀。施工间隔时间应随气温不同而自行控制,一般为12小时,以表面不粘为宜。
(五) 中层及面层:待第一遍完全固化后,可按甲组份:乙组份=1:2搅拌均匀后涂刮并使其达到规范要求的厚度。涂刮方向应与前一遍方向垂直,涂膜要求平整,厚薄均匀。如液料黏度较高,可适量添加稀释剂稀释。
(六) 增强处理:如需在涂层中平铺胎体增强时,宜边涂边铺胎体,除去气泡,并与涂料粘牢,在胎体上涂布涂料时,应使胎体完全被涂料覆盖,不得有胎体外露、翘边现象。
(七) 蓄水试验:一般夏季36小时,冬季72小时即可对卫生间防水层进行蓄水(淋雨)试验。将地漏口用装满砂子的塑料袋封堵密实或用专业的堵头封堵,再向室内注入5公分清水,以淹没管根、墙角为准,确保24小时地漏无漏水后到蓄水的房间下部楼层观察无潮印即为合格。

注意事项:
1. 严禁日晒雨淋,并远离火源。
2. L-911在现场施工时,必须保持良好的通风条件,现场不得有明火。
3. 一般稀释剂均为易燃易爆化学品,使用时必须严格按照防火防爆要求施工。
4. 建议本品用于隐蔽工程防水。
5. 材料应随配随用,一般控制在40分钟内用完。
6. 施工间隔时间应随气温不同而自行控制,一般为12小时,以表面不粘为宜。

参考用量:
2mm厚2.4~2.7kg/m²。

运输贮存:
1. 运输与贮存时,不同类型、规格的产品应分别堆放,不应混杂。
2. 避免日晒雨淋,禁止接近火源,防止碰撞,注意通风。
3. 贮存温度不应高于40℃。
4. 在正常贮存、运输条件下贮存期为一年。

健康安全:
1. 若本产品接触皮肤,应用净水冲洗。
2. 若接触到眼睛,立即用大量洁净水冲洗并寻求医护。
3. 包装物及未用完残料请按危险固废物管理要求处理,严禁随意倾倒,以免污染环境。
4. 避免儿童误食。

包装规格:
净重:A组份:10kg/桶;B组份:20kg/桶;每组30kg。

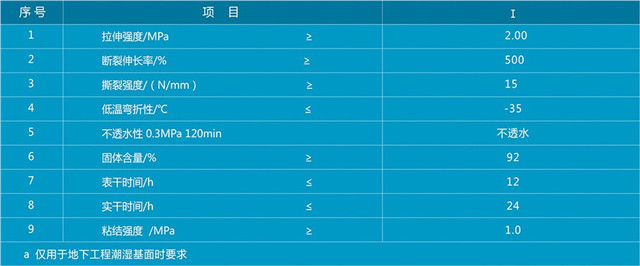

技术参数:

勇于承诺 敢于担当

漏了吗公众号

朗凯奇公众号

总部(Add):安徽省合肥市蜀山区肥西路66号汇金大厦6F 厂址(Add):安徽省合肥市庐江同大工业园马河路18号
ALL RIGHTS BY 2014© 安徽朗凯奇建材有限公司 版权所有 | 皖ICP备08100685号-2
